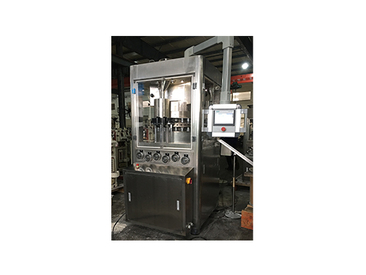

ZPB-23 大型旋转压片机（三色片）
压片机用途：
本机适宜压制双层片、三层片，可以将颗粒状原料压制成片剂。它主要应于制药业片剂生产，同时适用于化工、食品、电子等工业部门。根据订货要求，能压制圆片、异形片、双面刻字片。
特点：
1. 外围罩壳为全封闭式，材料采用不锈钢，内部台面用不锈钢材料，能保持表面光泽及防止交叉污染，符合GMP要求。
2. 装有透明防护罩可以清楚的观察压片的状态，侧面板能全部打开，易于内部清理和保养。
3. 所有控制器和操作件均布局合理，采用人机界面变频调速装置进行电气调速和反逆转。
4. 操作方便，转动平稳，安全准确。实行机电一体化，采用触摸屏PLC控制及操作。
5. 传动系统密闭在机器主体下方油箱中，是完全分隔的独立部件，亦不会互相污染，易散热且耐磨。
6. 机器装有吸尘装置，能将压制室内飞扬的粉尘吸收干净。
7. 本机压力大，能适应各类大、小片及难成型片剂的生产，是片剂生产最理想的设备。
技术参数
|
型 号 |
ZPB-23 |
|
转台冲模数(付) |
23 |
|
主要工作压力(千牛) |
100-200 |
|
预压压力(千牛) |
100 |
|
最大压片直径(毫米) |
55 |
|
压片厚度(毫米) |
10-20 |
|
充填深度(毫米) |
15-35 |
|
压片产量（片/小时） |
22000 |
|
转台转速(转/分) |
16 |
|
中模直径(毫米) |
75 |
|
中模高度(毫米) |
50+5 |
|
上、下冲杆直径(毫米) |
58 |
|
上冲杆长度(毫米) |
229 |
|
下冲杆长度(毫米) |
219 |
|
外形尺寸(毫米) |
1400×1200×2400 |
|
机器重量(公斤) |
5500 |
|
主电机功率(千瓦) |
15KW |
|
电 压 (伏) |
380 |
主要材质及配置清单
|
No |
品名 |
材质 |
生产厂家 |
|
1 |
压轮 |
GCr15 |
上海天峰 |
|
2 |
主轴 |
GCr15 |
上海天峰 |
|
3 |
上轨道 |
GCr15 |
上海天峰 |
|
4 |
转台 |
QT600-3 |
上海天峰 |
|
5 |
断冲保护装置 |
|
上海天峰 |
|
6 |
强迫加料装置 |
合金铝 |
上海天峰 |
|
7 |
料斗 |
304SS |
江苏 |
|
8 |
蜗轮轮缘 |
ZQSn10-1 |
江苏 |
|
9 |
自动加油润滑系统 |
|
贝奇尔Versa III |
|
10 |
触摸屏 |
|
西门子 |
|
12 |
PLC |
|
西门子 |
|
13 |
变频器 |
|
英威腾 |
|
14 |
电源开关 |
|
欧姆龙 |
|
16 |
断路器 |
|
施耐德 |
|
17 |
接触器 |
|
施耐德 |
|
18 |
延时开关 |
|
欧姆龙 |
|
19 |
主电机 |
|
ABB |
以上参数仅供参考，以实际情况为准。
