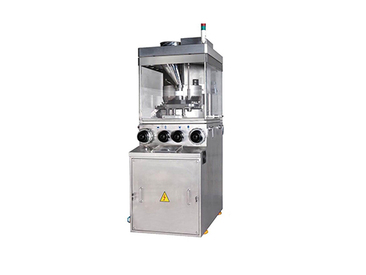

GZPB系列全自动高速旋转式压片机
旋转式压片机用途：
GZPB系列全自动高速旋转式压片机是本公司最新推出的第二代产品。它集中了国内全自动高速旋转式压片机的技术特征，在机器结构和操作控制上作了重大改进。
机器结构上采用通用座体，通用外形，并可更换冲盘体，从而实现了一机多型的互换。
操作控制上采用工业PLC自动控制，留有较大的开发空间，可与后续推出了新产品(快速更换冲盘体等特征)兼容。特点：
1.采用GMP结构
2 无框大窗装有20mm厚的安全玻璃
3.单边压片
4.单边出料
5.全封闭自动上料
6.封闭式强迫加料
7.主压力8-10吨
8.预压力2.0吨
9.主机、 加料电机变频调速
10.计算机控制片重
11.单片、多片剔废
12.超载、冲头过紧、润滑不足保护
13.适合圆形片、异形片生产技术参数
|
型 号 |
GZPB-40 |
GZPB-32 |
GZPB-26 |
||
|
压片冲数（Sets） |
40 |
32 |
26 |
||
|
冲模形式 |
BB |
B |
D |
||
|
最大压片压力（KN） |
80 |
80 |
100 |
||
|
最大预压力（KN） |
20 |
20 |
20 |
||
|
最大压片直径（mm） |
圆形片 |
13 |
18 |
25 |
|
|
|
异形片 |
16 |
19 |
25 |
|
|
转速 |
最高 |
105 |
105 |
87 |
|
|
|
最低 |
11 |
11 |
11 |
|
|
生产能力（Pc/h） |
252000 |
201000 |
135000 |
||
|
最大填充深度（mm） |
16 |
16 |
16 |
||
|
最大压片厚度（mm） |
6 |
6 |
6 |
||
|
上下冲杆长度（mm） |
133.6 |
133.6 |
133.6 |
||
|
上下冲杆直径（mm） |
19 |
19 |
25.35 |
||
|
中模直径（mm） |
24.01 |
30.16 |
38.1 |
||
|
中模高度（mm） |
22.22 |
22.22 |
23.81 |
||
|
主电机功率（kw） |
7.5 |
7.5 |
11 |
||
|
机身尺寸（mm） |
1200x950x1850 |
||||
|
整机重量（kg） |
1700 |
1700 |
1700 |
||
|
GZPB全自动高速旋转式压片机（配置清单） |
||
|
名称 |
规格型号 |
生产企业名称 |
|
主电机 |
Y41 |
南京 |
|
轴承 |
NA4915等 |
日本光洋精工 |
|
蜗轮箱 |
VTW齿形 |
天津华盛昌 |
|
冲盘 |
2Cr13 |
自制 |
|
导轨 |
ZCuSn10P1 |
自制 |
|
减速器 |
RV4025 Y0.37 |
浙江午马 |
|
润滑油泵 |
18211A-1 |
南京贝奇尔 |
|
液压泵站 |
HC-14/0.61 |
北京诺克 |
|
蓄能器 |
NXQ-L0.63 |
上海蓄能器二厂 |
|
压力变送器 |
YSC-2 |
上海仪表厂 |
|
PLC |
FPG-C32T+FPO-A21 |
日本松下 |
|
触摸屏 |
MT508T |
台湾eview |
|
低压电气 |
LC1D0910等 |
法国施奈德 |
|
拉力传感器 |
616 |
美国特迪亚亨特 |
|
开关电源 |
K48 |
朝阳电源 |
